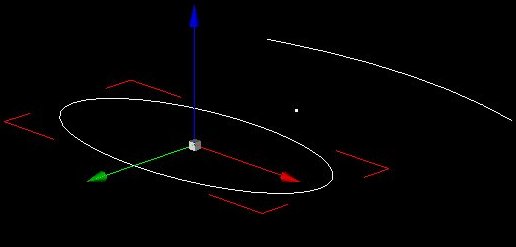

Partimos de la idea que tenemos de como tiene que ser nuestro plafón. Osea, que tenemos la elipse de su contorno, y el arco de su volumen, por decirlo de alguna manera. Y seleccionando la elipse, podemos conocer con exactitud su tamaño, osea, el radio grande y el radio pequeño.

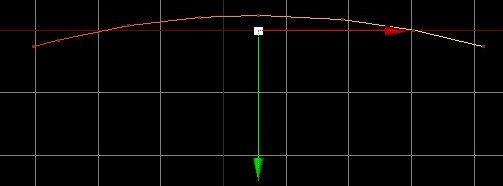

Muy bien, entonces cogemos el arco, spline, o la forma en cuestión que queremos que tenga el plafón en su volumen. Lo primero que hacemos es girarla, para ponerla en perpendicular a la elipse del contorno, y la ponemos en el punto 0,0,0 para poder modelar con comodidad.

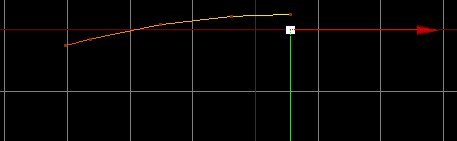

La verdad es que como nos sobra la mitad de la forma (es perfectamente simétrico) le borramos la parte que no necesitamos, simplemente seleccionando esos puntos y dando a la tecla Supr…

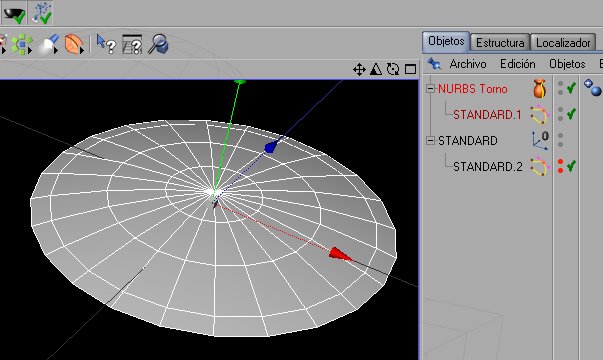

Ahora es cuando aplicamos el modelador Nurbs Torno a esa spline que tenemos. Simplemente cogemos la orden NURBS Torno, y arrastramos la spline y la metemos dentro, en el arbol de objetos. De esta manera, tenemos un plafón circular con la forma que nos interesa. Recordad que podemos decidir la definición, osea el número de caras del Nurbs Torno. Estamos ya muy cerca del resultado final.

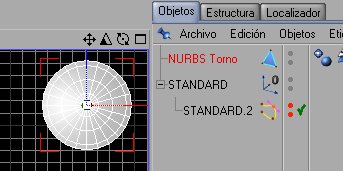

Convertimos el objeto en editable, simplemente seleccionándo el NURBS Torno, y dándole al icono de los dos botijos…

como veis se convierte en un único objeto.

El siguiente paso es el más fácil de todos. Vemos las dimensiones del plafón circular, y como queremos que se ciñan a la elipse original, en lugar de al círculo, tenemos que el radio largo es el mismo, pero el corto no… así que nos limitamos a escribir las dimensiones del lado corto, y dar al botón aceptar…

Pasamos a esto

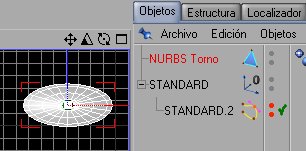

Y el resultado es esta cosa tan simple, que parecía tan complejo…

By Pperezu
