Buenas tardes a todos.
Necesito crear una envolvente curva, para una casa moderna

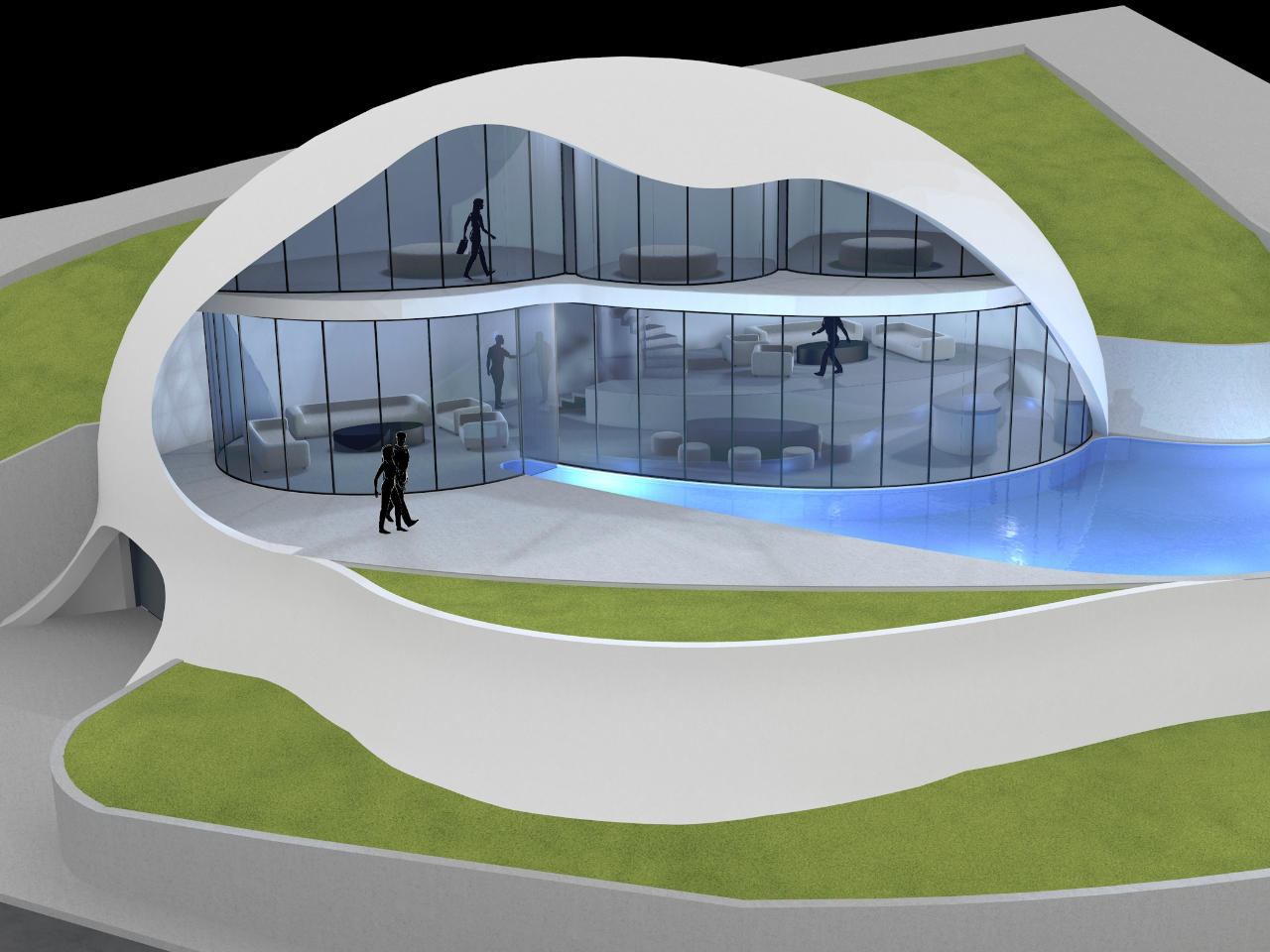

En el boceto que adjunto, podréis ver la imagen que queremos conseguir. Esto es una evolución de otra propuesta que hicimos a este cliente.

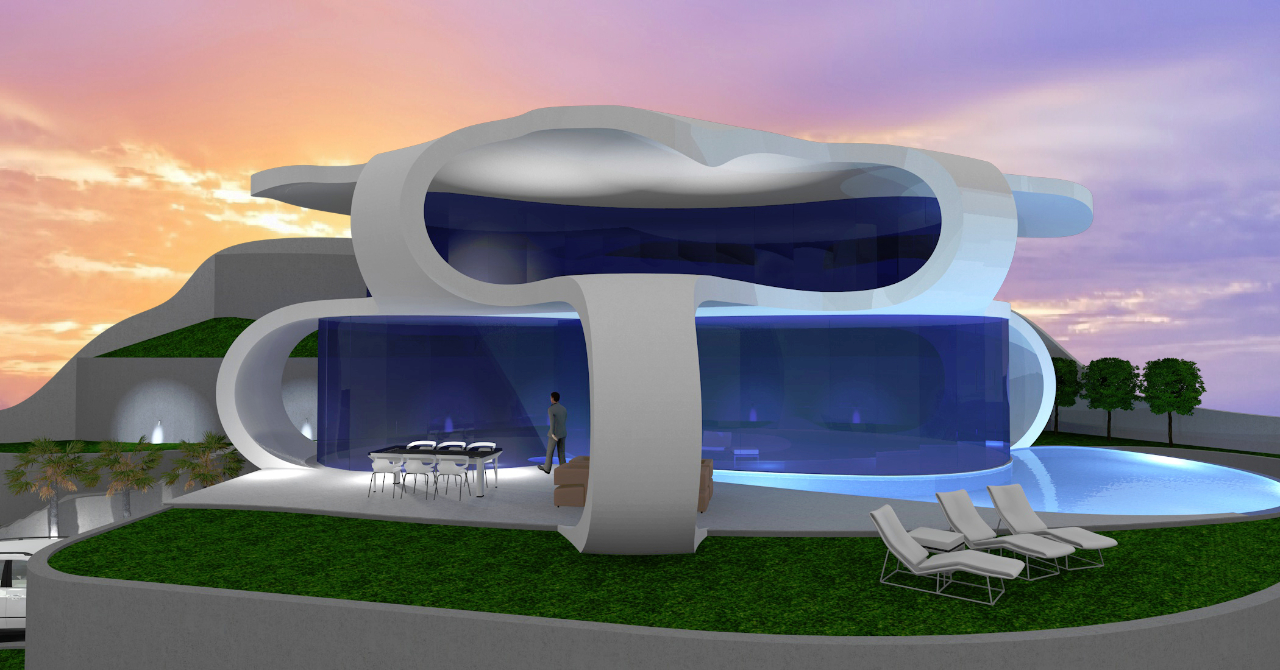

La propuesta anterior la conseguí hacer creando un anillo con solido de translacion, con la sección y el recorrido de la envolvente. A partir de ahi, fui dándole "mordiscos" al anillo para crear las aperturas y que se quedaran las pilastras curvas.
La pregunta es, como me aconsejáis crear esta nueva envolvente?
¿Con qué versión de Allplan trabajas? En la 2016 se han mejorado bastante las herramientas de modelado 3D.
¿Buscas superficies regladas (por aquello de facilitar la ejecución)? En ese caso deberías tener claras las reglas de generación de dichas superficies: aristas, desarrollo... Con Allplan no he tenido oportunidad de trabajar con este tipo de superficies, pero sí lo hice con Rhino (en la época de la Escuela) y lo más importante era tener claro los parámetros básicos que definían la superficie (reglada).
Algún dibujo/plano ayudaría a entender lo que quieres conseguir, no me queda muy claro con los dibujos.
Un saludo.
Buenos dias y gracias por la respuesta
Trabajo con al Allplan 2015.
Al final hice el forjado que envuelve toda la casa con dos esferas deformadas. Después hice unos solidos de translación a partir de splines 3d para eliminar de estas esferas toda la apertura frontal de la casa.
No es exactamente el resultado que buscabamos, pero se acerca mucho.
Saludos
Deberías echar un ojo a las nuevas herramientas de la 2016, como dice Javier. En el apartado de revolución no hay demasiados cambios pero en todo lo que se refiere a los sólidos por traslación, la nueva herramienta que llaman "loft" y el tratamiento de sólidos 3D reales (el kernel del líder mundial en modelado Parasolid), hay bastantes mejoras.
