Sabeis como construir un PILAR INCLINADO, que mantenga la propiedad de pilar para exportarlo a un IFC.
Gracias de antemano,
Saludos,
Carlos
Voy a intentar explicarte como pueda, como construir un muro inclinado.
Dibujas un muro recto.
Convertir elementos constructivos en 3d. (dasaparecen rellenos)
Te pones en alzado
Modificacion por puntos, desplazas puntos de la cara superior del elemento 3d. Con determinado angulo, opcion girar (3d).
Convertir elemento 3d en plano constructivo.
Construir muro poligonal* dentro del plano constructivo.
*Muros especiales/muro de forma libre.
Poner una ventana: caras superior e inferior mediante cotas absolutas.
Dentro del muro le puedes poner una pilastra, no se si te ayudara.
Espero tengas suerte!!!
JRD....... V.2006
Yo en estos casos utilizo el icono de construcción genérica de acero o madera libre al que le puedes dar las dimensiones o secciones de pilar que quieras i los planos de acabado del pilar en distintas posiciones. Lo que desconozco és si te sirve para el traspaso a IFC.
Suerte
Ramon
💡 💡 💡

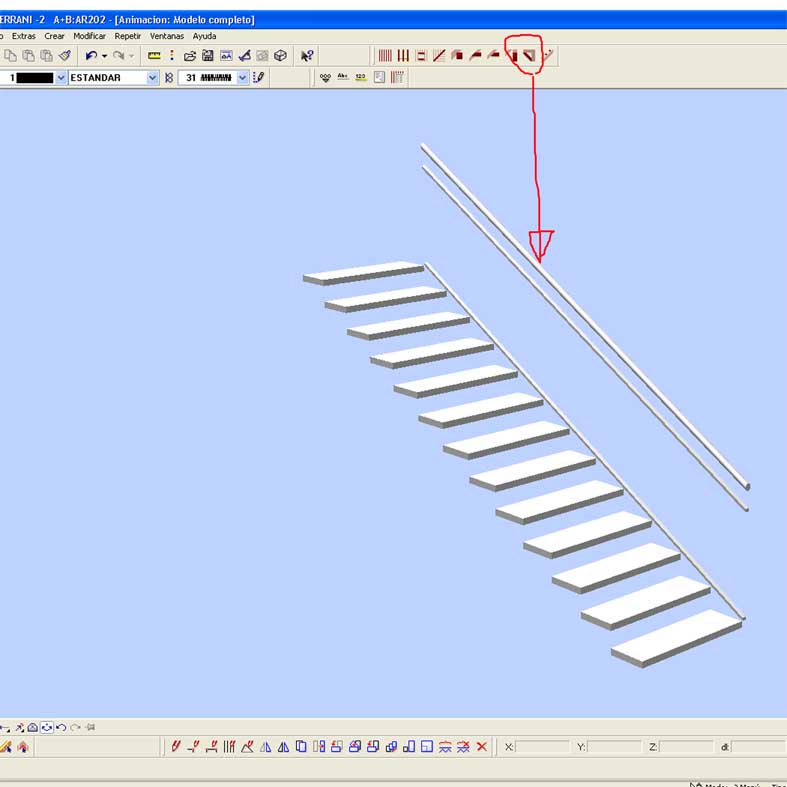

RP, me acabas de dar una idea, (v.2006), las barandillas de escalera hacerlas con construccion generica madera, acero, en 20 sg, te pongo una imagen.
JRD....... V.2006
Gracias, pero parece ser que allplan no permite dibujar pilares inclinados, en el programa de calculo de estructuras hemos tenido que dibujarlos.
Saludos,
Carlos
Con el módulo de barandillas también és inmediato i puedes diseñarlas mucho mejor.
Lo que si hago son las escaleras de estructura de perfiles metàlicos las genero mediante esta herramienta y luego hago las huellas con el módulo de escaleras propiamente dicho.
Pruébalo
Ramon
