es increible como se ha ido el tema este por las ramas, donde hemos empezado y donde estamos, jejeje.
no es una critica, es todo lo contrario, muy edificante por supuesto.
Pero retomemos el tema como dice jrd: La idea es que no se muy bien como es este edificio, pero por las fotos que mandasteis parece que todo se basa en trabajar con dos herramientas: perfiles de muro, porque las vigas todas tienen una forma peculiar y cubiertas, para que estos perfiles se adapten a ellas.
La complicacion principal estriba en las cubiertas, que si bien no son posibles de realizar directamente con la herramienta planos o cubiertas si que es posible crear un elemento 3d que sea la envolvente de las mismas, luego podremos transformar estos elementos en planos de libre definicion.
La creacion de este 3D en allplan puede hacerse de muchas formas, yo creo que allplan tiene ciertas limitaciones en este campo pero con imaginacion se puede conseguir, a ver si consigo unos planos en condiciones porque con las imagenes que hay en internet....
Saludos
Marcial
....esto va a terminar en un desafío...........................
Se prodria hacer unos planos de libre definicion a partir de una figura geometrica ¿y si la importasemos del c4d? .... luego a partir de aqui solo debemos de crear muros forjados etc.
JRD....... V.2006
Hombre si la importamos desde c4d perfecto
Porque mira que hay cosas que son sencillas de hacer en C4d y son un mundo para allplan... pero a cada programa lo suyo.
Si empezamos con trucos (jeje) ¡no vale!
Vale más encender una luz que maldecir la oscuridad.
Hombre, el reto bonito es hacerlo solo con Allplan.
Si usamos el C4d, bueeeeeeeeeeeeno, es artesano pero con otro cariz, vaya................... Como dice Marcial, se simplifica mucho muchisimo............. 😆
Esa es la clave, cada programa es bueno para una cosa, pero no para otra.
El Rinho también iría bien para esos, pero claro, lo mismo para otra cosa pierde la potencia del Allplan.
Lo que se podría hacer es ver uno de estos edificios complejos, y repartirnos cada uno una planta o un trozo, y después fusionarlo. Seria complejo, pero lo mismo sacamos algo en claro.

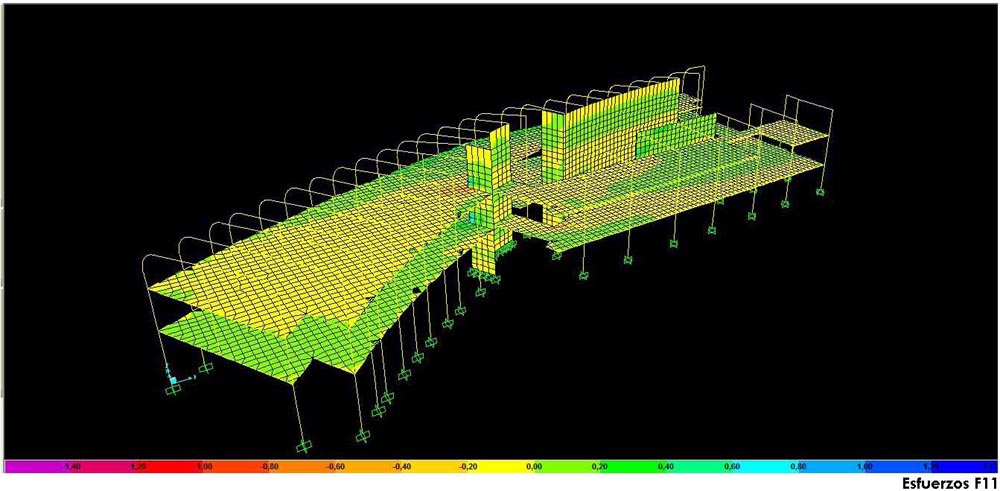

Yo, puestos a tirarnos a la piscina, acabo de hacer el Kiasma pero no lo he hecho con mucho detalle, ya que simplificamos mucho debido a que el objetivo era calcular la estructura. Podría pasar lo que tengo echo, aunque lo mismo es mejor empezar desde cero.

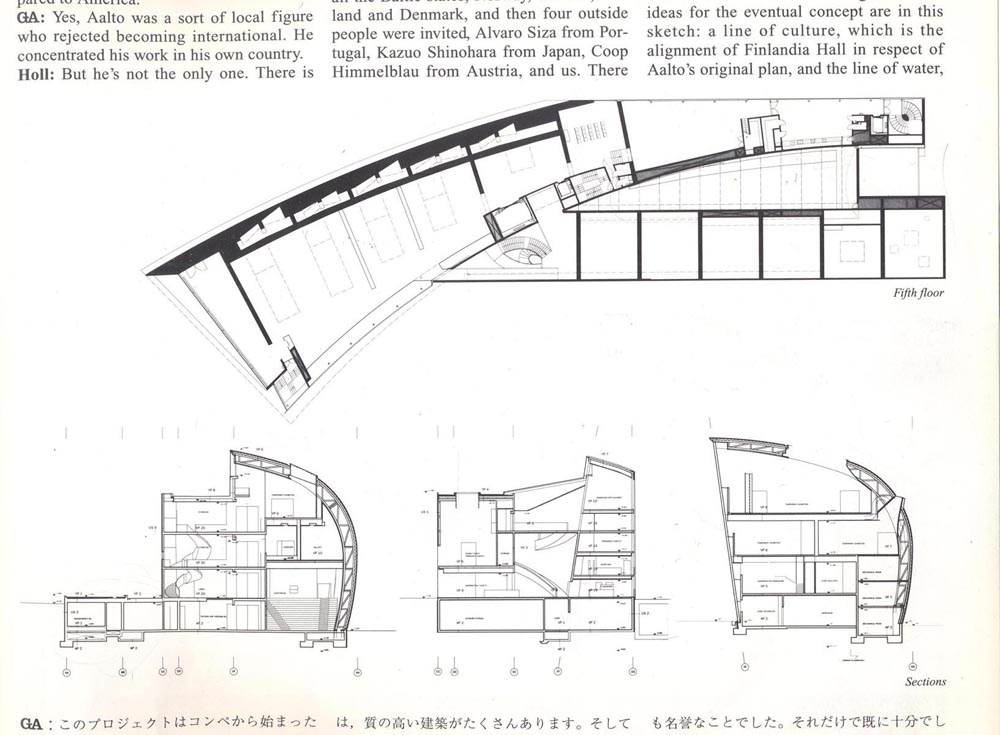

En fin, es una propuesta, no tengo especial interés en el Kiasma en concreto, pero creo que es lo suficientemente complejo como para resultar interesante.
Si buscais Kiasma en google lo podréis ver
Este enlace es un NDW en el que tengo las plantas, pero a lo bruto, sólo eran para Planos del basico, y estan simplificados (Los muros, los pilares y las escaleras originales estan inclinados)
http://rapidshare.com/files/432843813/Planta_1.dwg_Model.rar
Vamos, estoy metiendo todo esto, pero vamos, era por aprovechar el trabajo que tenia hecho. Por si entre unos cuantos nos animamos. Yo es que del de Calatrava no tengo documentación. De este si
Un saludo
"Drogas y religión, ¿cuál produce más daños cerebrales?"
solo con allplan, ahora se me ocurre, hacer solido por traslacions y convertirlo a planos constructivos.
A parte de toda la movida lo más fuerte tiene que ser las modificaciones, dibujar desde una copia de proyecto es una cosa, pero empezar desde cero, es 😳 para ponerse colorado con las modeificaciones.
JRD....... V.2006
En realidad sería como trabajar en red. Lo único es que seria bueno que uno lo organizara ( los archivos, planos constructivos , alturas y tal)
Es que hacer uno solo un edificio de este tipo por probar es un curro mu grande!
En este proyecto, la clave es los muros pantallas que tiene en la zona intermedia ( que son inclinado y curvos), y la cercha, que va cambiando de sección. Los pilares donde se apoya la cercha también son inclinados, y para colmo, hay un par de forjados que están "colgados" a la cercha con un tirante.
Es que eso es lo que más condiciona, pero si te pones a analizarlo por partes no es tan complejo. Yo como ya lo analice hace un par de años,y como ahora he tenido que calcular ( a groso modo) la estructura lo veo más asequible.
Como dices JRD lo más sencillo es modelar la cercha y convertirlo en planos constructivos. Y después usar perfiles de muro para las pantallas.
Lo que ahora mismo no se bien como hacer son las escaleras elípticas (con el modulo de escaleras, lógicamente)
En fin, yo lo propongo, .... si nos atrevemos, me apunto.
"Drogas y religión, ¿cuál produce más daños cerebrales?"
Bueno, podemos intentar hacer algo así entre todos, yo si pudiera aportar alguito, pues tambien me apunto.
Una cuestión y sin animo de aguar las intenciones. Por lo de los derechos de propiedad intelectual, no sería mejor que Pperezu, Yamp u algún otro arquitecto del foro dieran su opinión sobre "copiar", aunque con fines autodidactas, un proyecto de un elemento "X" del cual se pueden colgar aquí archivos que después fulano vete a saber donde los puede descargar..............?
Si no fuera posible, como dijo Anibal: "Encontraremos un camino, y si no existe, lo crearemos".
😉
Saludos.
